Ruedas G3 v2 para el Skybot

Introducción

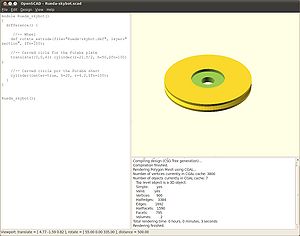

Rueda del Skybot (G3, v2.0) diseñada con OpenScad

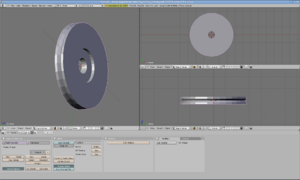

Rueda del Skybot (G3, v1.0) diseñada con Blender

Las ruedas actuales del Skybot (G2) están fabricadas con un torno. Por ello, hay que recurrir a un taller mecánico para su construcción. Sin embargo, la versión G3 está diseñada para ser "impresa" en una impresora 3D. Para hacer los prototipos no es necesario recurrir a un taller, sino que se pueden imprimir en tu propia casa si tienes una impresora del tipo Reprap o Cupcake. El acabado es un poco tosco, pero la rueda cumple su cometido perfectamente.

La versión G3 es un derivado de la G2. Tiene las mismas dimensiones

Información

Dimensiones 55mm de diámetro y 6mm de grosor
Material ABS (Acrilonitrilo Butadieno Estireno) Es el mismo plástico de las piezas de Lego
Peso 10 gr (peso de la rueda completa montada)
Tiempo de impresión 27 minutos
Tiempo de montaje 3 minutos

Instrucctiones de montaje

Instrucciones de montaje

Descargas

Version 2.0

Openscad STL GCODE
Ruedas-G3-v2.zip Ruedas-skybot.stl Ruedas-skybot-G3-v2.gcode
  • Diseñada con OpenScad 2010-05
  • Gcode generado con Replicatorg 0020 (perfil cupcake mk5 abs, skeinforge 006)

Versión 1.0

Blender STL GCODE
Ruedas-G3.blend Ruedas-G3.stl Ruedas-G3_export.gcode
  • Diseñada con Blender
  • Impresa con Cupcake de Makerbot, extruder MK3

Historia

  • Ruedas G3 (Tercera generación)
Son similares a las G2 pero "imprimibles" en una impresora 3D, como una Reprap o Cupcake.
  • V2.0:
    • 29/Dic/2010: "impresas" 36 ruedas (Blog)
    • 28/Nov/2010: Rueda utilizada para el robot MiniSkybot (Blog)
    • 06/Nov/2010: Diseñada con OpenScad, Impresa y probada (Blog)
  • V1.0: 29/Julio/2009: Diseñada en Blender, Impresa y probada (Blog)
  • Ruedas G2 (Segunda generación)
Feb-2006: Creadas para el taller de robótica de la Universidad Autónoma de Madrid. Están fabricadas en un torno y usan una goma tórica para la adherencia
  • Ruedas G1 (Primera generación)
Julio/2005: Creadas para la versión del skybot que se empleó en el taller de Campus Party 2005. Son círculos de plástico, cortados por láser. Es necesario poner un goma de un globo para lograr la adherencia al suelo.

Fotos

Ver álbum de fotos.

Versión 2.0

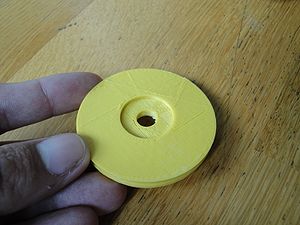

Rueda Sin montar. Vista frontal (Click para ampliar)

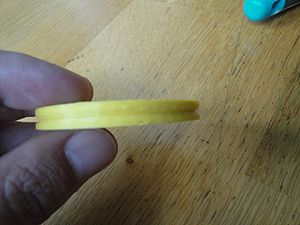

Rueda sin montar. Vista lateral (Click para ampliar)
Ruedas montadas (Click para ampliar)

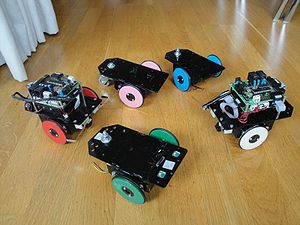

Skybots con las ruedas montadas (Click para ampliar)

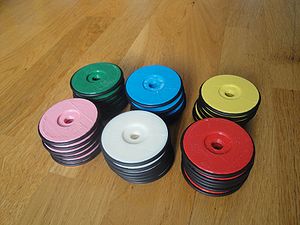

36 Ruedas, de diferentes colores (Click para ampliar)

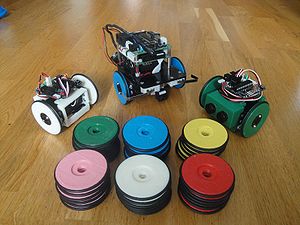

36 ruedas, junto a un Skybot y dos Mini-Skybots (Click para ampliar)

Version 1.0

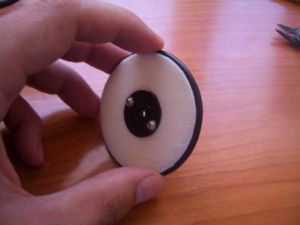

La rueda G3 montada (click para ampliar)

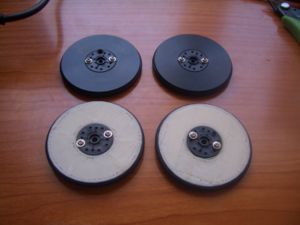

Comparación entre las ruedas G2 y G3 (click para ampliar)

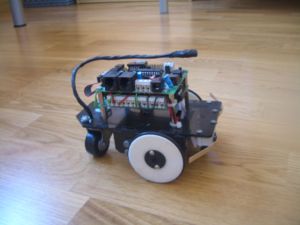

Ruedas G3 para el Skybot (Click para ampliar)

Videos

  • Video en el que se puede ver el Skybot en acción con las ruedas G3 v1

Enlace al vídeo

Repositorio

Enlaces

Autores

Licencia

Cc logo.png This work is licensed under a Creative Commons Attribution-ShareAlike 3.0 Spain License.


Noticias

  • 29/Dic/2010: Fabricadas 36 ruedas, de distintos colores (Blog)
  • 14/Nov/2010: Nueva versión de las ruedas hecha con OpenScad
  • 29/Julio/2009: Primera versión de esta página
