Introducción

Control de dispositivos a través de la web usando la Tarjeta skypic: Activación de relés para encender aparatos eléctricos (televisiones, flexos, persianas...), lectura de sensores (temperatura, contacto, presencia...), movimiento de robots móviles, orientación de webcams usando servos, etc...

Arquitectura

  • Un ordenador con servidor web (Apache)
  • Una Tarjeta Skypic conectada por puerto serie
  • Programas en PHP que ofrecen una interfaz web y envían los comandos a la Skypic
  • Cualquier cliente con navegadores web estándares: ordenadores, netbooks, iPads, Teléfonos móviles

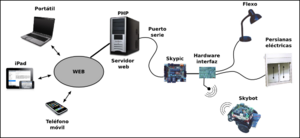

Arquitectura del proyecto skypic-web (click para ampliar)

Fotos

Vídeos

Aplicación web-led: Encendiendo un led de

la skypic desde un iPad
Enlace directo al vídeo en Youtube

Instalación

Ubuntu 10.04

  • Instalar el servidor apache2
sudo apt-get install apache 2
  • Instalar php5
 sudo apt-get install php5
  • Abrir un navegador y conectarse a http://localhost para verificar que el apache está funcionando. Debe aparecer el mensaje "It Works!"
  • Incluir el usuario www-data dentro del grupo dialout (para tener acceso al puerto serie)
 sudo adduser www-data dialout

Los siguientes pasos dependerán de la aplicación concreta. En general habrá que:

  • Copiar los programas php en la carpeta /var/www (Todo lo colocado en este directorio será accesible desde el navegador)
  • Cargar el firmware adecuado en la Skypic (Dependerá de la aplicación que queramos probar)

Ejemplos de aplicaciones

Aplicación "Hola mundo": Web-led

Descripción

Encendido y apagado del led de la Skypic a través de la web

Instalación

  • Obtener la última versión de Web-led del repositorio
 svn co http://svn.iearobotics.com/skypic_web/trunk/web-led/
  • Compilar el firmware
 cd web-led/firmware-skypic
 make

Se generará el fichero skyled.hex

  • Descargar el fichero skyled.hex en la Skypic
  • Copiar los ficheros de la carpeta php en el directorio del servidor web
 cd ..
 sudo cp -r php /var/www/web-led

Aparecerá una mini-página web con dos botones


Al pulsar ON el led de la tarjeta Skypic se encenderá y al apretar OFF se apagará

¡Enhorabuena! ¡¡Ya tienes tu primer sistema web-domótico funcionando!! :-D

Repositorio

Autores

Licencia

Cc logo.png This work is licensed under a Creative Commons Attribution-ShareAlike 2.5 Spain License.
Este proyecto tiene una licencia libre. Se permite expresamente su copia, modificación, distribuición y fabricación siempre que se reconozca a los autores y se comparta el proyecto bajo la misma licencia.

Descarga de Responsabilidad. Los autores no se hacen responsables en ningún caso de los posibles daños o pérdidas de garantía que pueda ocasionar el uso, debido o indebido de la información contenida en este proyecto.

Enlaces

CRÉDITOS

  • Rémy Sanchez <thenux@gmail.com>, es el autor de la clase phpSerial

Noticias

  • 14/Jun/2010: Añadida documentación sobre la aplicación web-led
  • 13/Jun/2010:
    • Comenzada esta página
    • Creado el repositorio
    • Aplicación web-led! Encendemos el led de la Skypic desde un iPad!
  • 11/Jun/2010: Nace la idea y empezamos a trabajar
