Objeto 3D: Mini domo

De WikiRobotics
Saltar a: navegación, buscar

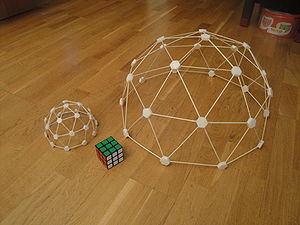

Mini-domo en Thingiverse
(click para ampliar)

Introducción

Conectores parametrizados para construir domos (cúpulas geodésicas). Están basados en los conectores hechos por Effalo. Los he parametrizado y usado para construir domos de pequeña escala usando palillos de dientes o palos de brochetas que son muy baratos y se encuentran en cualquier supermercado. La idea original de usar palos de brochetas es de Cole (Juan Manuel Amuedo).

Motivación

He hecho estos conectores para aprender a construir cúpulas geodésicas y construir un domo de tamaño natural en la OSHWcon 2012.

Parámetros

El conector tiene estos parámetros. El tamaño del conector se calcula automáticamente a partir de ellos

  • sd: (stick diameter). Diámetro del palo
  • Holedepth: Profundidad del huco para meter el palo en el conector

Instrucciones

  • Se necesitan las siguientes piezas impresas:
    • 20 conectores hexagonales
    • 6 conectores pentagonales

Antes de imprimirlos crear los conectores con los diámetros de los palos a usar. Yo he creado dos de ejemplo: para palillos de dientes y de brocheta (de 2mm y 3mm de diámetro). Imprimir uno de prueba y comprobar que los palos entran bien. A veces es necesario retocar los taladros con una lima o un destornillador.

  • Palos a Utilizar:
    • 35 palos "largos"
    • 30 palos "cortos"

El tamaño de los palos se calcula a partir de esta calculadora, introduciendo como parámetro el diámetro del domo (tipo de cúpula 2V):

http://simplydifferently.org/Geodesic_Dome_Notes?page=3#2V/L2

  • Ejemplos
    • Ejemplo 1: Micro-domo (15cm de diámetro)
      • Palos "largos" de 46.3mm
      • Palos "cortos" de 41mm
    • Ejemplo 2: Mini-domo (50cm de diámetro)
      • Palos "largos" de 155mm
      • Palos "cortos" de 137mm
  • Conexión de los palos:
    • Los palos "largos" se conectan en los agujeros de las piezas hexagonales que están apuntados por la "X"
    • El resto de agujeros se conectan los cortos
    • En las pentagonales sólo se conectan los cortos
    • La piezas pentagonales tienen un círculo en la parte superior para indicar la cara que apunta hacia el exterior de la cúpula.

Descarga

Mini-dome-hexa.scad Conector hexagonal. Fuentes en OpenScad
Mini-dome-penta.scad Conector pentagonal. Fuentes en OpenScad
Micro-dome-hexa.stl Fichero STL. Micro-domo. Conector hexagonal
Micro-dome-penta.stl Fichero STL. Micro-domo. Conector pentagonal
Mini-dome-hexa.stl Fichero STL. Mini-domo. Conector hexagonal
Mini-dome-penta.stl Fichero STL. Mini-domo. Conector pentagonal

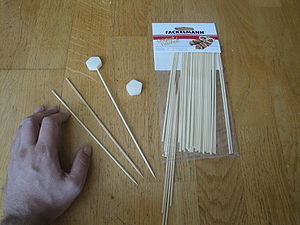

Fotos

Álbum de fotos completo


(click para ampliar)
(click para ampliar)
(click para ampliar)
(click para ampliar)

Repositorio

Autor

Créditos

  • Effalo es el autor de las piezas de las que he derivado estas
  • Cole (Juan Manuel Amuedo) tuvo la idea original de usar palos de brochetas para los domos

Licencia

Cc logo.png This work is licensed under a Creative Commons Attribution-ShareAlike 3.0 Spain License.

Enlaces

Noticias

  • 15/Julio/2012: Primera versión de esta página
