Introducción

Tuerca M8 paramétrica e imprimible. ¡Es totalmente funcional! El diseño original es de Trevor Moseley, que ha hecho la ISO Metric thread library para openscad. Me he basado en su diseño para hacer tuercas con medidas estándares de altura y diámetro exterior, que se puedan apretar usando llaves del 13. También he aprovechado para hacerlas paramétricas y que el usuario pueda establecer estos parámetros, para hacer tuercas M8 con medidas no estándares. He incluido también arandelas, así está todo en el mismo pack :-)

Instrucciones

  • Imprimir las tuercas
  • Enroscarlas en una varilla roscada M8. Al principio están un poco duras, pero luego van muy bien

Descarga

Hex_nut_M8.stl Tuerca M8, medidas estándares
Hex_nut_M8_higher.stl Tuerca M8, altura doble
Hex_nut_M8_wider.stl Tuerca M8. Diámetro exterior de 20mm
washer_M8.stl Arandela M8 con medidas estándares
washer_M8_extra_wide.stl Arandela M8, de 20mm de diámetro exterior
M8_hex_nut_washer.zip Fuentes, para OpenScad

Fotos

Álbum de fotos completo

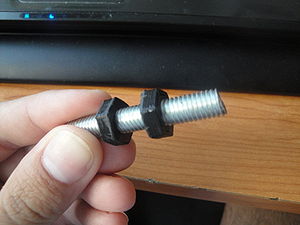

Tuercas M8 estándares, atornilladas en una varilla roscada M8 (click para ampliar)

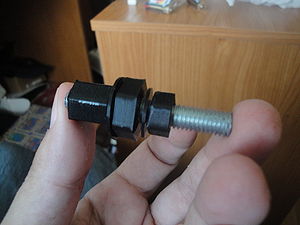

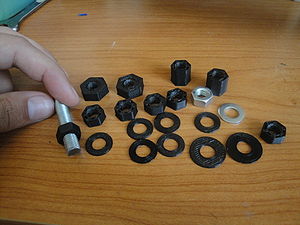

Tuercas M8 de diferentes medidas, y arandelas, enroscadas en una varilla M8 (click para ampliar)

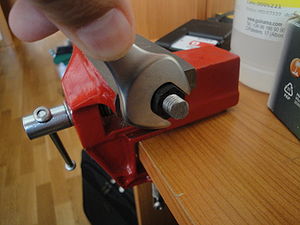

Apretando una tuerca imprimible con una llave del 13 (click para ampliar)

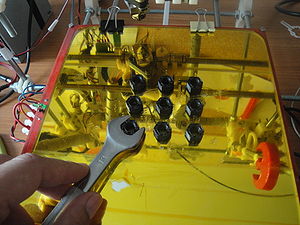

Tuercas recién impresas. Se despegan muy bien con la llave 13 :-) (click para ampliar)

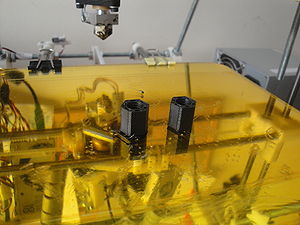

Tuercas M8 de doble altura, recién impresas (click para ampliar)

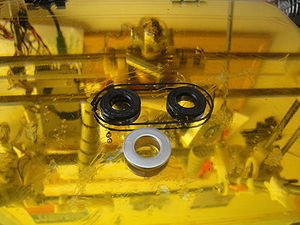

Arandelas M8 estándares, recién impresas (click para ampliar)

Vídeos

300|250</youtube>

Repositorio

Autor

Créditos

Licencia

Cc logo.png This work is licensed under a Creative Commons Attribution-ShareAlike 3.0 Spain License.

Enlaces

Noticias

  • 31/Julio/2012: Primera versión de esta página
