Tarjeta Entrenadora SKYPIC para microcontroladores PIC v1.1 |
|
|
|
La Skypic v1.1. es una revisión de la versión 1.0. en la que se ha realizado una serie de cambios orientados a facilitar el uso de la tarjeta. Se ha eliminado la posibilidad de configurar la SKYPIC para simular un ICD2, sobretodo porque esta función no se usaba nunca. Por otro lado se ha añdido un conector de 4 pines para conectar un bus I2C directamente. Además se han colocado dos jumpers para poder desactivar las resistencias de Pull-Up del I2C. También se ha modificado la serigrafía de la cara de abajo para poner información de los buses de expansión.
Recordamos que la SKYPIC es una tarjeta entrenadora para las familias de microcontroladores PICs 16f87x y 18fxxx de 28 pines. El objetivo es disponer de un sistema fácil de usar que nos sirva de base para nuestros robots, por ejemplo es el cerebro del robot Skybot
Para acceder a la información de la versión 1.0. pinchar aquí

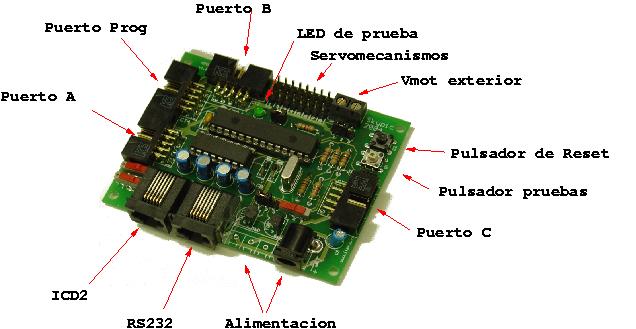

Alimentación entre 5 y 6 voltios mediante clema o jack.
Soporta los micros de 28 pines de las familias 16F8X y 18FXXX.
Conector teléfonico para grabación desde el ICD2 de Microchip.
Conector teléfonico para conexión a puerto serie RS232.
LED de pruebas en circuito.
Pulsador de pruebas en circuito.
Botón de Reset.
Conector acodado para programación directa desde PC, ICPROG, SKYPIC y CT6811.
Puertos A, B y C disponibles en el exterior.
Conexión directa de hasta 8 servomecanimos tipo Futaba, Hitec, ...
4 pines para la conexión directa de periféricos I2C.
Pull-Up de 4k7 del I2C actibable con jumpers.
Licencia Hardware Abierto.
Compatible con Linux y Windows.

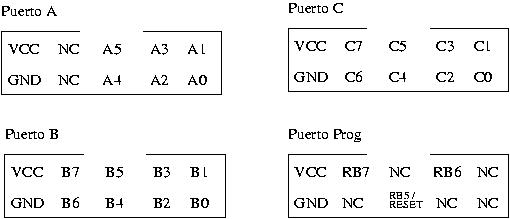

| Alimentación | Puertos A,B,C y Prog | Vmot | Servos |
 |
 |
 |
 |

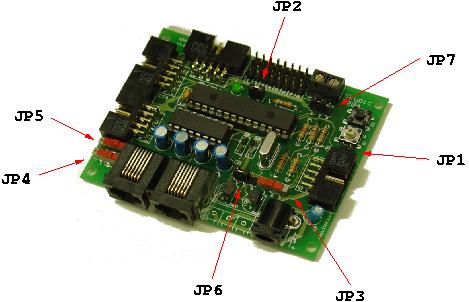

| Jumper triple |
 |
|
|
|
|
Documentacióon Skypic |
|
Descarga de planos SKYPIC v1.1 |
| skypic.gerber.zip | Planos en formato GERBER Extendido |
| skypic-eagle.sch | Esquematico de la placa en formato EAGLE |
| skypic.pdf | Esquematico de la placa en PDF |
| skypic-pcb.brd | PCB de la placa en formato EAGLE |
| skypic-layer.pdf | Serigrafias de la placa en PDF |
| lista-componentes | Lista de componentes de la SKYPIC |
| skypic-abajo.pdf | PCB cara de abajo en PDF |
| skypic-arriba.pdf | PCB cara de arriba en PDF |
| skypic-taladros.zip | Fichero con descripción de taladros |
|
Descarga de planos SKYPIC v1.0 |
| skypic.zip | Planos en formato GERBER Extendido |
| skypic.sch | Esquematico de la placa en formato EAGLE |
| skypic.pdf | Esquematico de la placa en PDF |
| skypic.brd | PCB de la placa en formato EAGLE |
| skypic-layer.pdf | Serigrafias de la placa en PDF |
| lista-skypic | Lista de componentes de la SKYPIC |
[16-may-2006] Resistencias R3 y R4:
En el esquema SCH de la placa SKYPIC están cambiadas las resistencias R3 y R4. Es decir donde aparece R3 va R4 y viceversa. Esto no influye en la funcionalidad de la placa, es perfectamente válido dejar ambas resistencias con el mismo valor de 10K o de 4K.
[1-ene-2006] Serigrafía cara de abajo:
Por la cara inferior la serigrafía que explica el funcionamiento de JP3 y JP4 tiene una errata. Léase de esta forma. JP4 ( DTR ON posición 2-3 y DTR OFF posición 1-2 ) y el JP3 ( PROG ON posición 1-2 y PROG OFF posición 2-3 ). En resumen, donde pone 1-3 tiene que aparecer 2-3.
|
La empresa Array Electrónica Profesional está comercializando los siguientes productos relacionados con la SKYPIC:
|
|
|
Array Electrónica Profesional C/ Juan de Austria 20 28010 Madrid arrayep@teleline.es |
||
Robot Skybot: Robot básico de aprendizaje.
Sky293: Tarjeta de potencia para el robot Skybot
Servidor PICP: Servidor PICP, para grabación de PICs
Cuaderno técnico 4: Grabación de microcontroladores PIC
Tarjeta PICMIN: Tarjeta mínima para trabajar con los PIC
14/Abril/2006: Añadidos los planos de la Skypic v1.1 en downloads
20/Febrero/2006: Actualizada la página a la versión v1.1 de la Skypic
27/Mayo/2005: Actualizada la lista de componentes. Cambio de valor en R3, ha pasado de valer 1K a valer 10K
23/Agosto/2004: Publicado el manual de configuración del ICPROG para grabar la SKYPIC directamente desde el puerto paralelo.
18/Junio/2004: Publicada la versión 1.0 de la Skypic
Andrés Prieto-Moreno Torres :Esquema, PCB y pruebas
Juan González Gómez :Esquema, software grabación y pruebas
La tarjeta SkyPIC esta publicada bajo la licencia Creative Commons en la versión Attribution and Share Alike. Es decir se permite copiar, modificar y distribuir este material siempre que se reconozca al autor y se mantenga la misma licencia
A Juan González Gómez por las pruebas realizadas y por todo el software desarrollado para poder grabar la tarjeta desde Linux
A todo el equipo de Ifara Tecnologías, por financiar la primera tirada de la Skypic

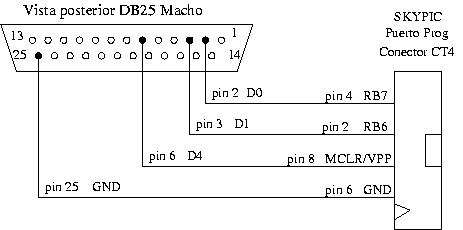

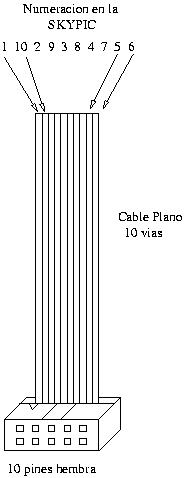

A Gedeón Domínguez por el plano para grabar una Skypic desde el puerto paralelo.
